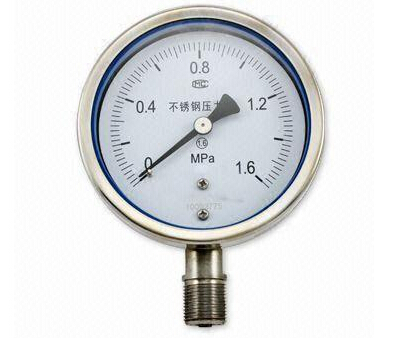

- 产品名称：不锈钢压力表
- 浏览：
咨询热线：13920037278 022-24300522
点击留言
不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使不锈钢压力表具有良好的耐腐蚀 性能，不锈钢压力表可广泛应用于石油、化工、矿山、机械、电力及食 品行业。直接测量不结晶体，有腐蚀性的气体、液体的压力。
-
不锈钢压力表详细介绍：
Y-B 系列不锈钢压力表
不锈钢压力表结构原理
不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉 等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵 入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表主要技术指标
· 标度范围、精确度等级
型 号
标度范围MPa（Hg~Psi）
精度度等级
Y-60B-F
Y-60B-FZ
Y-63B-F
Y-63B-FZ
0~0.6、1、1.6、2.5、4.6、
10、16、25、40、60
-0.1~0.5、0.9、1.5、2.4
2.5
Y-100B-F
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-FZ
Y-153B-F
Y-153B-FZ
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、 16、25、40、60、
-0.1~0、0.06、0.15、0.3、
0.5、0.9、1.5、2.4
（-30″~0.15、30、60、100、150；
0~15、30、60、100、200、300、400、600、800、1000、 1500、2000、
3000、4000、6000、10000）
1.5
（1）
注：括号内的标度范围和精度等级仅供特殊订货。
不锈钢压力表型号表示
使用环境温度：-25~70℃（外壳内充液）
-40~70℃（外壳内不充液）
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
导压系统及外壳等材质
零件名称
材 料 牌 号
Y-60B
Y-100B、Y-150B
接 头
0Cr18Ni9（304）
0Cr17Ni12Mo2（316）
弹簧管
0Cr18Ni9 Ti（321）
0Cr17Ni12Mo2（316）
外 壳
0Cr18Ni9
D
d0
d1
H1
H2
L
L1
L2
接头螺纹d
60
76
4.5
≤60
/
14
36
66
M14×1.5；Z 1/4″（NPT）
100
116
4.8
≤100
≤35
20
50
98
M20×1.5；
Z 1/2″；Z 1/4″（NPT）；
150
165
5.8
≤125
≤60
